Como Instalar um Exaustor Industrial: Passo a Passo Para Empresas

Garantir a renovação constante do ar em galpões fabris é um desafio complexo que exige precisão técnica. Se você busca compreender como instalar exaustor industrial de forma eficiente, este guia prático apresenta as etapas essenciais para alinhar performance, segurança mecânica e conformidade com as leis trabalhistas vigentes.

A correta montagem desse sistema elimina gases tóxicos, calor excessivo e particulados suspensos, protegendo a saúde da sua equipe e estendendo a vida útil do maquinário. A seguir, você compreenderá as principais diferenças de aplicação entre equipamentos axiais e centrífugos, além dos critérios para um dimensionamento seguro.

Planejamento e Dimensionamento: Como Instalar Exaustor Industrial com Segurança

A correta ventilação em ambientes fabris é indispensável para preservar a saúde dos colaboradores e manter a integridade dos equipamentos. Compreender a montagem desse maquinário exige uma análise técnica aprofundada, que vai muito além da simples fixação física do aparelho na parede ou no telhado. O planejamento inicial deve considerar o volume do galpão, a taxa de renovação do ar necessária e as especificidades das atividades realizadas no local.

Para garantir a segurança operacional e a máxima eficiência do sistema de exaustão, é fundamental realizar o dimensionamento correto com base em parâmetros técnicos consolidados. Esse processo envolve o cálculo de variáveis cruciais para que o fluxo de ar seja contínuo e livre de gargalos físicos ou sobrecargas elétricas. Desse modo, evitam-se falhas prematuras nos motores e assegura-se a vazão ideal para o ambiente.

Durante a fase de projeto, os engenheiros e técnicos devem avaliar os seguintes critérios fundamentais:

• Vazão de ar (m³/h): volume total de ar que precisa ser renovado no período de uma hora, calculado conforme a cubagem do espaço e o tipo de poluente gerado.
• Pressão estática: força necessária para vencer a resistência gerada por curvas, reduções, grelhas e filtros ao longo de toda a tubulação.
• Norma Regulamentadora NR-12: diretriz de segurança que determina as proteções físicas necessárias em partes móveis de máquinas e equipamentos de ventilação.

Adicionalmente, a escolha entre modelos como Exaustores Axiais e Exaustores Centrífugos dita o sucesso da instalação. Os modelos axiais são indicados para grandes volumes de ar em pressões baixas, ao passo que os centrífugos vencem altas pressões em sistemas que utilizam dutos e filtros complexos. A Nova Exaustores oferece suporte técnico especializado para auxiliar indústrias no dimensionamento correto, garantindo a conformidade com as normas vigentes e a eficiência do projeto.

Exaustores Axiais vs Exaustores Centrífugos: Comparativo de Aplicação e Performance

A escolha correta entre os equipamentos de ventilação define a eficiência operacional do galpão. Sob esse ponto de vista, compreender a aplicação de cada tecnologia é indispensável ao planejar a implementação mecânica de forma segura e econômica.

Critérios de Desempenho	Exaustores Axiais (Nova Exaustores)	Exaustores Centrífugos (Nova Exaustores)	Sistemas de Ventilação Natural
Capacidade de vazão e pressão	Altíssima vazão de ar com baixa pressão estática.	Alta pressão estática, ideal para vencer perdas em dutos de ventilação.	Vazão inconstante dependente das condições climáticas.
Eficiência energética do motor	Alta eficiência em grandes volumes de ar livre.	Excelente rendimento para vencer resistências e filtros de ar.	Sem consumo elétrico, porém sem controle de fluxo.
Nível de ruído operacional	Moderado, ideal para ambientes abertos.	Baixo a moderado, com facilidade de isolamento acústico.	Nulo, sem emissão de ruído mecânico.

Com o propósito de otimizar a climatização industrial, cada projeto exige uma análise técnica aprofundada das resistências físicas do trajeto do ar. Os modelos axiais destacam-se pela exaustão geral em locais amplos, ao passo que os centrífugos vencem as perdas de carga localizadas ao longo de tubulações extensas.

• Exaustores Axiais: Indicados para renovação constante de ar em grandes galpões industriais sem restrições severas de fluxo.
• Exaustores Centrífugos: Recomendados para captação localizada de poluentes e transporte de gases através de longos sistemas de exaustão.
• Durabilidade dos materiais: Ambos os equipamentos da Nova Exaustores possuem ligas metálicas robustas com alta resistência à corrosão.
• Facilidade de manutenção: Desenvolvidos para limpeza simplificada, reduzindo o tempo de parada técnica nas indústrias.

Normas Técnicas e Segurança: A Importância da Norma Regulamentadora NR-12 e Pressão Estática

A segurança operacional e o desempenho técnico são os pilares de qualquer projeto de ventilação no setor fabril. Compreender as exigências legais e físicas é indispensável para quem busca aprender a posicionar o maquinário de forma eficiente e em total conformidade com a legislação vigente.

Em contrapartida às soluções improvisadas, a conformidade com as diretrizes de segurança protege a integridade física dos trabalhadores e evita penalidades legais. Na montagem de um sistema de ventilação, os seguintes aspectos normativos e físicos exigem atenção rigorosa:

• Norma Regulamentadora NR-12: Define referências técnicas e princípios fundamentais para garantir a saúde e a integridade física dos operadores, exigindo proteções físicas nas partes móveis dos exaustores, como hélices e acoplamentos.
• Pressão estática: Representa a força exercida pelo ar contra as paredes das tubulações. Ela deve ser calculada de forma exata para vencer a resistência oferecida pelos dutos de ventilação e filtros de ar .
• Sistemas de exaustão enclausurados: Exigem dimensionamento específico para evitar o acúmulo de gases tóxicos ou inflamáveis nas zonas de trabalho.

Quando a resistência mecânica do sistema supera a capacidade de pressão do equipamento, ocorre perda de vazão, o que compromete a renovação do ar ambiental. Os Exaustores Centrífugos , por exemplo, são altamente indicados para cenários que exigem alta pressão estática para empurrar o ar por percursos complexos de tubulação.

A Nova Exaustores disponibiliza suporte técnico especializado para auxiliar no cálculo exato de perda de carga das instalações. Isso assegura que a escolha entre diferentes modelos de ventiladores atenda tanto aos critérios de segurança da Norma Regulamentadora NR-12 quanto às necessidades práticas de movimentação de ar da sua indústria.

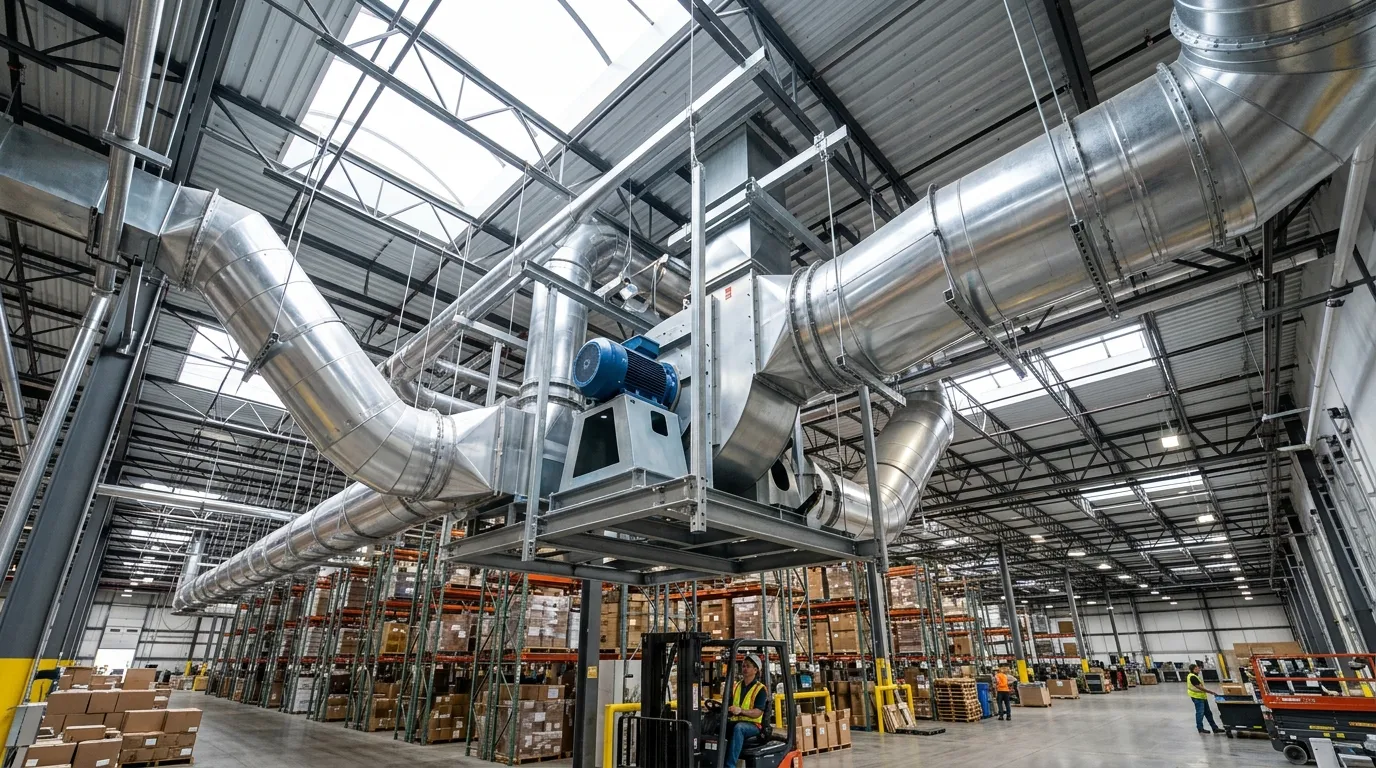

Passo a Passo da Instalação Física: Da Fixação dos Dutos de Ventilação aos Filtros de Ar

A montagem prática de um sistema de exaustão exige precisão técnica para garantir a circulação correta do ar e a integridade estrutural do ambiente. O processo deve alinhar o posicionamento dos equipamentos às necessidades de captação de resíduos e gases poluentes.

Para entender o comissionamento do sistema de forma eficiente, siga as etapas fundamentais de fixação e integração dos componentes:

• Fixação do Exaustor: Posicione os exaustores axiais ou centrífugos inibidores de ruído em suportes metálicos robustos com amortecedores de vibração, minimizando o impacto estrutural.
• Ancoragem dos Dutos de Ventilação: Instale as tubulações utilizando abraçadeiras rígidas bem posicionadas, garantindo que as curvas sejam suaves para manter a perda de carga sob controle.
• Integração dos Filtros de Ar: Posicione os elementos de filtragem de maneira estratégica e estanque para que nenhuma partícula nociva escape para a atmosfera sem tratamento prévio.

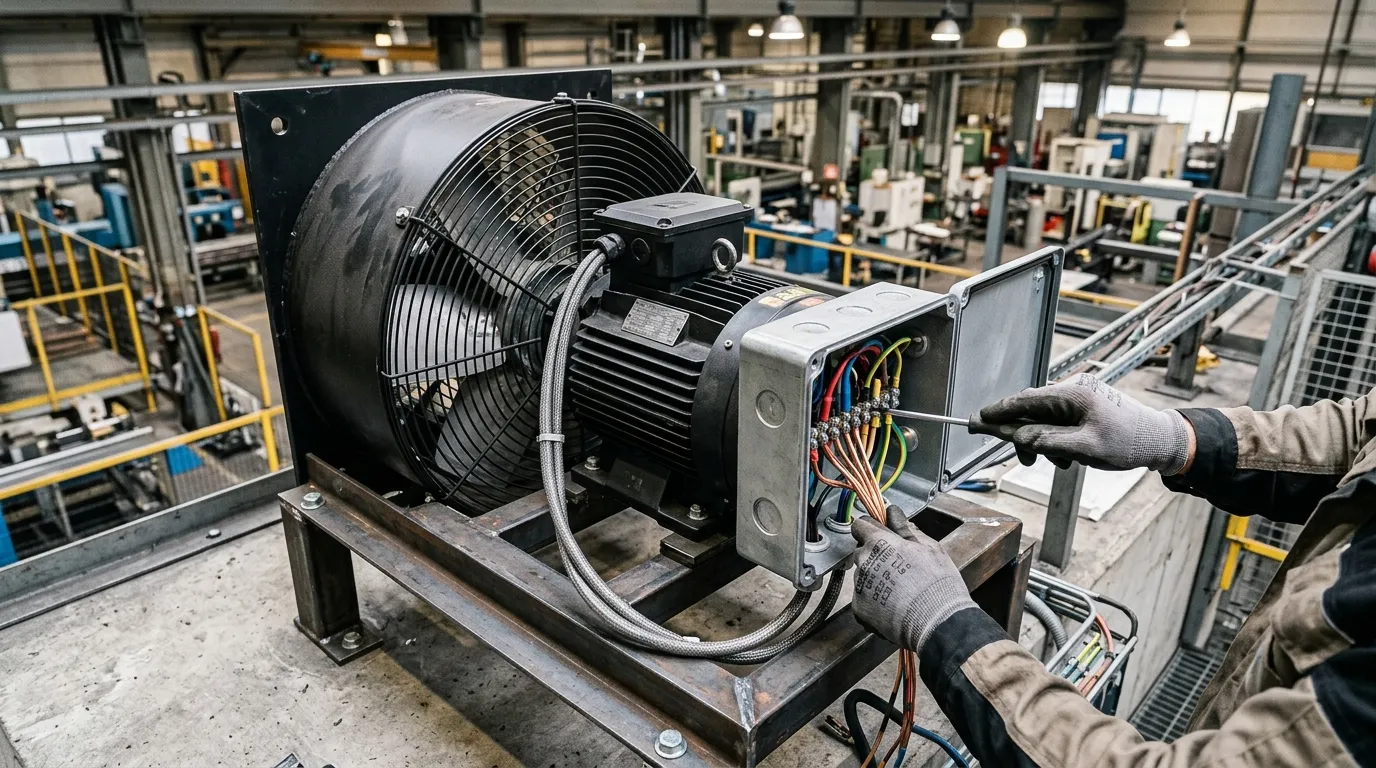

• Conexão Elétrica de Segurança: Realize a fiação elétrica em total conformidade com as diretrizes da Norma Regulamentadora NR-12, adotando chaves de proteção termomagnéticas exclusivas para cada motor de exaustão.

Durante a instalação dos dutos de alumínio e demais acessórios, certifique-se de aplicar selantes de silicone de alta temperatura em todas as juntas flangeadas. Essa vedação hermética previne vazamentos de fluxo e otimiza a vazão de ar (m³/h) total do sistema. A equipe qualificada da Nova Exaustores oferece o suporte técnico necessário para orientar a escolha dos melhores acessórios para ventilação e exaustão, assegurando máxima durabilidade operacional.

Conclusão

A estruturação de um sistema de ventilação fabril de alto rendimento vai muito além da montagem física de componentes. Ela exige um estudo rigoroso de engenharia que envolve desde o cálculo preciso da vazão de ar (m³/h) e da pressão estática até a escolha adequada entre Exaustores Axiais e Exaustores Centrífugos. Negligenciar essas etapas compromete a eficiência energética do motor, eleva os custos de manutenção e coloca em risco a conformidade com as normas regulamentadoras nacionais.

Para evitar dores de cabeça e assegurar o perfeito funcionamento do seu maquinário, contar com o suporte de uma empresa experiente faz toda a diferença. A Nova Exaustores atua como a parceira estratégica ideal para o seu negócio, fornecendo equipamentos robustos de alta durabilidade e oferecendo toda a assessoria técnica para que você aprenda como instalar exaustor industrial em total conformidade legal e com máxima eficiência operacional.

---

Perguntas Frequentes

Qual é a diferença de aplicação entre os Exaustores Axiais e os Exaustores Centrífugos?

Os Exaustores Axiais são projetados para movimentar grandes volumes com baixa pressão estática, sendo ideais para a ventilação geral e renovação rápida em galpões abertos. Já os Exaustores Centrífugos são recomendados para sistemas que possuem dutos de ventilação longos, filtros de ar ou captadores localizados, pois possuem força mecânica suficiente para vencer a resistência dessas tubulações complexas.

Quais são as principais exigências da Norma Regulamentadora NR-12 para exaustão industrial?

A Norma Regulamentadora NR-12 exige que todos os pontos móveis dos equipamentos de ventilação, como hélices e polias, possuam proteções físicas fixas ou móveis intertravadas. Isso impede o acesso acidental dos trabalhadores às partes giratórias. Além disso, os circuitos elétricos devem ter dispositivos de parada de emergência de fácil acesso no painel operacional.

Como calcular a vazão de ar (m³/h) necessária para o galpão?

O cálculo é obtido multiplicando o volume total do galpão (comprimento x largura x altura) pelo número de trocas de ar recomendadas por hora para aquela atividade específica. Atividades com alta emissão de calor ou poluentes exigem maior frequência de renovação para que a vazão de ar (m³/h) do sistema mantenha o ambiente salubre.

Como a pressão estática interfere na escolha dos dutos de ventilação?

A pressão estática representa a resistência que o ar enfrenta ao passar pelos dutos de ventilação, curvas e filtros de ar. Se o diâmetro dos dutos for muito reduzido ou se houver curvas fechadas no trajeto, a resistência aumenta significativamente. Isso exige um equipamento com maior capacidade de pressão para evitar a perda de rendimento na exaustão.
